Oikean poran valitseminen voi olla pelottava tehtävä, etenkin markkinoilla käytettävissä olevan monenlaisia. Yksi merkittävimmistä eroista, joita kohtaat harjattujen ja harjattomien harjoitusten välillä. Molemmat palvelevat samaa perustavanlaatuista tarkoitusta - reikien ja ajoruuvien lentämistä -, mutta ne saavuttavat tämän pohjimmiltaan eri tavoin, mikä vaikuttaa niiden suorituskykyyn, tehokkuuteen ja kustannuksiin. Tämä artikkeli hajottaa keskeiset erot näiden kahden tyyppisten harjoitustyyppien välillä auttaaksesi sinua päättämään, mikä sopii parhaiten tarpeisiisi.
Mikä on harjattu pora?
Harjattu pora käyttää perinteistä moottorisuunnittelua, joka on ollut olemassa jo vuosikymmenien ajan. Sen avainkomponentit ovat ankkuri (roottori, jossa on lankakela), kommutaattori, hiiliharjat ja pysyvät magneetit.
Moottori toimii ohittamalla sähkövirta akun kautta hiiliharjojen läpi kommutaattoriin ja sitten ankkurin lankakeloihin. Tämä luo väliaikaisen magneettikentän ankkurissa, joka on vuorovaikutuksessa moottorin kotelon pysyvien magneettien kanssa aiheuttaen ankkurin pyörityksen. Kun ankkuri pyörii, harjat ylläpitävät kosketusta kommutaattoriin kääntäen jatkuvasti virran suuntaa moottorin pyörivän pitämiseksi.
Harjattujen harjoitusten etuja ja haittoja
Plussat: Yleensä harjatut harjoitukset ovat edullisempia ja niissä on yksinkertaisempi muotoilu, mikä tekee niistä loistavan valinnan budjettitietoisille käyttäjille tai niille, jotka tarvitsevat vain poran satunnaisiin, kevyisiin tehtäviin.
Miinukset: Harjojen ja kommutaattorin välinen jatkuva kitka tuottaa lämpöä, mikä johtaa alhaisempaan tehokkuuteen ja lyhyempaan elinaikaan. Harjat kuluvat myös ajan myötä ja ne on vaihdettava lisäämällä huoltovaatimuksia.
Mikä on harjaton pora?
Eräs harjaton pora edustaa nykyaikaisempaa ja edistyneempää moottoritekniikkaa. Siinä on staattori (moottorin kiinteä osa lankakelalla), roottori, jossa on pysyviä magneetit, ja elektroninen ohjain.
Toisin kuin harjattu moottori, harjaton moottori ei käytä harjoja tai kommuttoria. Sen sijaan integroitu elektroninen ohjain saa staattorin lankakeloja tietyssä sekvenssissä. Tämä luo pyörivän magneettikentän, joka vetää roottorin pysyviä magneeteja sen mukana aiheuttaen moottorin pyörityksen. Ohjain ohjaa tarkasti sähkövirran ajoitusta ja tehoa, mikä johtaa tehokkaampaan ja tehokkaampaan moottoriin.
Harjattomien harjoitusten etuja ja haittoja
Plussat: Harjattomat harjoitukset ovat huomattavasti tehokkaampia, niillä on pidempi käyttöikä ja vaativat vähemmän huoltoa, koska komponenttien välillä ei ole fyysistä kosketusta. Tämä tarkoittaa myös enemmän virtaa ja vääntömomenttia samankokoiselle ja painolle sekä pidemmälle akun kestolle.
Miinukset: Ensisijainen haittapuoli on korkeammat alkuperäiset kustannukset monimutkaisemman tekniikan ja elektronisen ohjaimen takia. Vakavien diyerien ja ammattilaisten kohdalla pitkäaikaiset edut ovat kuitenkin usein suuremmat kuin nämä kustannukset.
Keskeiset erot harjattujen ja harjattomien harjoitusten välillä
Valinta harjatun ja harjattoman poran välillä johtuu useisiin keskeisiin suorituskykykertoimiin. Näiden erojen ymmärtäminen auttaa sinua yhdenmukaistamaan työkalun ominaisuudet projektiesi vaatimuksiin.
Tehokkuus
Harjattomat porat ovat huomattavasti tehokkaampia kuin niiden harjatut vastineet. Harjattu moottori menettää huomattavan määrän energiaa kitkan ja lämmön lämpötilasta harjojen ja kommutaattorin välisestä jatkuvasta kosketuksesta. Harjaton moottori sitä vastoin käyttää kiinteän tilan elektronista ohjainta magneettikenttien hallintaan eliminoimalla tämä kitka. Tämä tarkoittaa enemmän akun energiaa muunnetaan pyörimisvoimaan, mikä johtaa pidemmän aikavälin aikoihin ja viileämmäksi toimintaan.
Voima ja vääntömomentti
Vaikka harjatut porat voivat tuottaa kunnollisen määrän voimaa, harjattomissa harjoituksissa on yleensä reuna. Harjattomassa porassa oleva elektroninen ohjain voi dynaamisesti säätää tehonlähtöä kuorman perusteella. Tämän avulla työkalu voi ylläpitää nopeutta raskaiden kuormien alla ja tuottaa enemmän vääntömomenttia tarvittaessa, mikä on ratkaisevan tärkeää kovien materiaalien poraamiseksi tai suurten kiinnikkeiden ajamiseen. Nykyaikaiset langattomat porat ovat tulleet yhä voimakkaammiksi, ja korkeajänniteparistot ja edistyneet moottorimallit, jotka tarjoavat sellaisen vääntömomentin, joka on varattu johtuville työkaluille.
Ylläpito
Ylläpito on yksi merkittävimmistä erottajista. Harjatut porat vaativat säännöllistä huoltoa, koska hiiliharjat lopulta kuluvat ja ne on vaihdettava. Tämä voi olla yksinkertainen tehtävä, mutta se on ylimääräinen askel, joka lisää työkalun pitkäaikaisia kustannuksia ja seisokkeja. Harjattomat porat, joissa ei ole harjaa kulutettavaksi, ovat käytännössä huoltovapaita. Niiden elinkaarta rajoittaa ensisijaisesti elektronisten komponenttien pitkäikäisyys ja itse akun.
Elinikä
Osien puuttumisen vuoksi harjaton poran moottori on paljon pidempi potentiaalinen elinikä. Harjatun moottorin harjat ovat kulutusosa, ja niiden kuluminen rajoittaa moottorin elämää. Vaikka harjattu moottori voi kestää vuosia asianmukaisella huolella ja harjan vaihtamisella, harjaton moottori on rakennettu pitkäaikaista, raskasta käyttöä varten.
Maksaa
Tämä on usein kriittisin tekijä monille ostajille. Harjatut harjoitukset ovat tyypillisesti edullisempia, mikä tekee niistä erinomaisen lähtökohta Diyersille tai kenellekään tiukka budjetti. Edistynyt tekniikka harjattomissa harjoituksissa, etenkin elektronisessa ohjaimessa, tekee niiden alkuperäiset kustannukset korkeammalle. Niille, jotka käyttävät työkalujaan usein, vähentyneen ylläpidon ja pidemmän työkalujen pitkän aikavälin säästöt voivat kuitenkin tehdä harjattomasta porasta taloudellisemman valinnan ajan myötä.
| Ominaisuus | Harjatut harjoitukset | Harjaton poraus |
| Moottorin komponentit | Ankkuri, kommuttori, hiiliharjat, magneettit | Staattori, roottori magneeteilla, elektroninen ohjain |
| Kuinka se toimii | Nykyinen kulkee harjojen läpi kommuttoriksi ankkuriin | Elektroninen ohjain energisoi staattorikelat spin-magneettilla kuormattuun roottoriin |
| Tehokkuus | Alempi (kitka ja lämpö menetetty energia) | Korkeampi (minimaalinen energian menetys) |
| Virran ja vääntömomentti | Hyvä perustehtäville | Ylivoimainen; voi säätää tehoa dynaamisesti |
| Ylläpito | Vaatii säännöllinen harjan vaihtaminen | Käytännössä huoltovapaa |
| Elinikä | Lyhyempi (harjat kuluvat) | Pidempi (ei osien pukeutumista moottorissa) |
| Maksaa | Edullisempi | Korkeammat alkuperäiset kustannukset |
| Paras jhk | Satunnaisesti DIY-käyttö, kevyet tehtävät, budjettitietoiset käyttäjät | Usein käyttö, vaativat sovellukset, ammattilaiset |
Harjattu vs. harjattomat moottorit
Kun valitset sähkötyökalua, harrastajan RC -auto tai jopa laite, yksi merkittävimmistä tekijöistä on käyttämä moottorityyppi: harjattu tai harjaton. Vaikka molemmat suorittavat saman perustavanlaatuisen tehtävän muuntaa sähköenergia mekaaniseksi energiaksi, ne tekevät niin eri tavoin, mikä johtaa selkeisiin etuihin ja haitoihin. Tässä asiakirjassa tutkitaan kunkin moottorityypin suunnittelua, suorituskykyä ja käytännöllisiä sovelluksia, joiden avulla voit määrittää, mikä sopii tarpeisiisi.
Harjatut moottorit
Harjattu DC (Direct Virta) -moottorit ovat perinteisiä ja laajalti käytettyjä moottorityyppejä. Heidän yksinkertainen muotoilu koostuu roottorista (osasta, joka pyörii) lankakeloilla ja staattorista (paikallaan oleva osa) pysyvällä magneetteilla. Keskeiset komponentit, jotka antavat heille nimensä, ovat hiiliharjat ja kommuttorit. Harjat saavat fyysisen kosketuksen roottorin kommutaattoriin, mikä kääntää kelan virran napaisuuden. Tämä magneettikenttien jatkuva kääntyminen aiheuttaa roottorin pyörityksen.
Harjattomat moottorit
Harjaton DC -moottorit, kuten heidän nimensä viittaavat, toimivat ilman harjoja. Harjattomassa moottorissa roolit käännetään: pysyvät magneetit ovat roottorilla ja langan kelat ovat staattorilla. Roottorin pyörittämistä aiheuttavia magneettikenttiä ohjataan elektronisella piirilevyllä (jota usein kutsutaan elektroniseksi nopeusohjaimeksi tai ESC: ksi), jotka kytkevät virran jatkuvasti keloihin tarkasti ajoitetussa sekvenssissä. Tämä eliminoi komponenttien välisen fyysisen kosketuksen tarpeen polaarisuuden vaihtamiseksi.
| Parametri | Harjatut moottorit | Harjattomat moottorit |
| Rakennus | Yksinkertaisempi muotoilu kommuttoreilla ja hiiliharjoilla, jotka kuluvat ajan myötä. | Monimutkaisempi suunnittelu integroidun elektronisen ohjaimen kanssa; Ei fyysistä kosketusta liikkuvien osien välillä. |
| Tehokkuus | Yleensä vähemmän tehokas, tyypillisesti 75-80%. Energia menetetään kitkan ja kommutaattorin välisen kitkan lämpöä. | Erittäin tehokas, usein 85-90% tai enemmän. Kitkan puute ja magneettikenttien parantunut hallinta johtaa vähemmän hukkaantuneeseen energiaan. |
| Kestävyys/elinkaari | Elinikäistä rajoittaa harjat, jotka lopulta kuluvat ja tarvitsevat vaihtoa. | Pidempi käyttöikä, koska puuttuvat fyysiset kosketuskomponentit puuttuvat. |
| Ylläpito | Vaatii säännöllinen ylläpito hiiliharjojen pölyn puhdistamiseksi ja vaihtamaan ne kuluessaan. | Pohjimmiltaan huoltovapaa. Suljetettu muotoilu suojaa sisäisiä komponentteja. |
| Maksaa | Halvempi valmistus ja ostaminen. | Kalliimpi monimutkaisemman elektronisen ohjaimen vuoksi, jota tarvitaan toimintaan. |
| Nopeus/virta | Alempi vääntömomentti pienemmällä nopeudella. Tehonlähtö on vähemmän yhdenmukainen. | Suurempi vääntömomentti kaikilla nopeuksilla ja johdonmukaisempi, suurempi teho. Elektroninen ohjaus mahdollistaa tarkan nopeuden säädön. |
| Melu | Voi olla meluisa harjojen kitkan takia kommuttoria vastaan. | Paljon hiljaisempaa, koska mekaanista kitkaa ei ole. |
| Lämmöntuotanto | Tuottaa enemmän lämpöä sisäisen kitkan takia, mikä voi rajoittaa suorituskykyä ja pitkäikäisyyttä. | Suorittaa viileämmän suuremman tehokkuuden vuoksi eikä kitkaa harjoista. |
Kuinka kertoa harjattujen ja harjattomien moottorien välinen ero
Harjatut ja harjattomat moottorit voivat näyttää samanlaisilta ulkopuolelta, mutta niillä on selkeät fyysiset ominaisuudet ja toimintakäyttäytymiset, jotka voivat auttaa sinua erottamaan heidät toisistaan. Näiden erojen tunteminen on hyödyllistä, työskenteletkö sähkötyökalujen, harrastuselektroniikan tai muiden laitteiden kanssa. Tämä opas opastaa sinut luotettavimpien tapojen tunnistamiseksi jokaisen moottorityypin tunnistamiseksi.
Helpimmat tavat kertoa ero
Yksinkertaisin tapa tunnistaa moottori on usein tarkastelemalla sen näkyvimpiä ulkoisia ominaisuuksia: johtimien lukumäärä ja kotelo.
Johtojen lukumäärä: Tämä on usein välitöntä lahja.
Harjatuilla moottoreilla on tyypillisesti kaksi johtoa (positiivinen ja negatiivinen), joka on kytketty suoraan virtalähteeseen.
Harjattomilla moottoreilla on melkein aina kolme tai enemmän johtoja itse moottorista. Nämä kolme johtoa ovat tehofaasit, ja antureille voi olla lisäjohtoja, jotka auttavat elektronista ohjainta.
Harjojen läsnäolo: Jos näet moottoriin tai jos siinä on irrotettavia päätykantoja, nopea tarkastus voi paljastaa sen tyypin.
Harjatut moottorit sisältävät hiili "harjoja", jotka tekevät fyysistä kosketusta kehruukomponenttiin, jota kutsutaan kommuttoriksi. Nämä harjat ovat keskeinen osa moottorin suunnittelua ja ovat näkyvissä moottorin akselin lähellä.
Harjattomat moottorit puuttuvat nämä fyysiset harjat ja kommuttorit kokonaan. Näiden osien puuttuminen antaa heille nimensä.
Syvemmän näköinen: Muut tunnistavat tekijät
Perusteiden lisäksi voit käyttää muita merkkejä tunnistamisen vahvistamiseen, varsinkin kun moottori on toiminnassa.
Kuultavat vihjeet ja kipinät:
Harjatut moottorit tuottavat usein selkeän nöyryyttävän tai sumisevan äänen, joka johtuu kommuttorissa olevien harjojen kitkan vuoksi. Toiminnan aikana saatat jopa nähdä pieniä kipinöitä, jotka tulevat tästä kosketuskohdasta.
Harjattomat moottorit ovat paljon hiljaisempia, koska ei ole fyysisiä komponentteja, jotka hieroivat toisiaan vastaan.
Elektroninen ohjain:
Harjatut moottorit eivät vaadi erillistä elektronista ohjainta toimimaan; Niitä voidaan käyttää yksinkertaisesti käyttämällä tasavirtajännitettä.
Harjattomat moottorit eivät voi toimia ilman erillistä elektronista nopeusohjainta (ESC). Tämä ulkoinen ohjain ohjaa voiman moottorin sisäisiin kelaihin, ja sen läsnäolo on selvä merkki siitä, että olet tekemisissä harjatonta moottoria.
Kotelo ja rakentaminen:
Harjatuilla moottoreilla on usein utilitaristisempi, leimattu ohutlevykotelo.
Harjattomat moottorit sijaitsevat usein vankeimmissa, koneistetuissa alumiinikoteloissa, joskus jäähdytysnien kanssa hävittämään lämpöä.
Parametrien vertailu tunnistamiseen
| Parametri | Harjatut moottorit | Harjattomat moottorit |
| Langan määrä | Kaksi johtoa (teho ja maa) | Kolme tai useampia johtoja (kolme virtafaasiin sekä valinnaiset anturijohdot) |
| Näkyvät komponentit | Hiiliharjat ja kommuttorit ovat läsnä ja voivat olla näkyviä. | Ei harjoja tai kommuttoria; Sisäiset komponentit on tyypillisesti suljettu. |
| Kuulivat vihjeet | Usein kovaa harjan kitkan takia; voi kipinä. | Juoksee paljon hiljaisempaa, ei kipinöitä. |
| Vaadittu elektroniikka | Perustoimintaan ei tarvita ulkoista elektronista ohjainta. | Vaatii elektronisen nopeusohjaimen (ESC) toiminnan. |
| Kotelon ulkonäkö | Tyypillisesti leimattu ohutlevy. | Usein on hienostunut, koneistettu alumiinikotelo. |
| Lämmöntuotanto | On taipumus juoksua kuumin sisäisen kitkan takia. | Suorittaa viileämpää suuremman tehokkuuden ja kitkan puutteen vuoksi. |
Kuinka käyttää langattoman poran (DIY aloittelijoille)
Laajamattomat porat ovat välttämätön työkalu kaikille DIY -projektille, kuvan ripustamisesta huonekalujen kokoonpanoon. Se voi aluksi vaikuttaa pelottavalta, mutta pienellä harjoittelulla ja sen tärkeimpien ominaisuuksien tiedoilla käytät sitä kuin ammattilainen nopeasti. Tämä opas opastaa perusteet keskittyen turvallisuuteen ja oikeaan tekniikkaan.

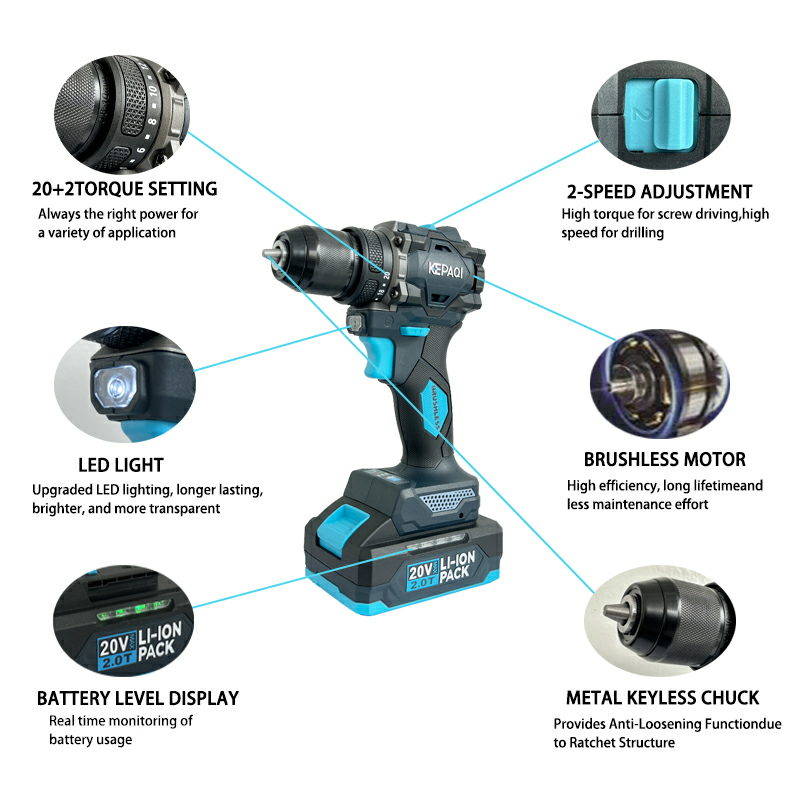

Poran keskeiset osat
Langattoman poran eri osien ymmärtäminen auttaa sinua käyttämään sitä turvallisesti ja tehokkaasti.
| Osa | Funktio |
| Heittää | Poran etuosa, joka pitää porausterän tai ruuvitaltta bitin paikoillaan. Kierrät sitä löysäämään tai kiristämään sitä. |
| Kytkin / vääntömomentti kaulus | Numeroitu rengas istukan takana, joka hallitsee voiman määrää (vääntömomentti), jota pora on. Pienemmät numerot ovat pehmeämpiä materiaaleja ja pienempiä ruuveja varten, kun taas suuremmat määrät ja "pora" -asetukset ovat kovempien materiaalien kohdalla. |
| Nopeusvalitsin | Kytkin poran rungon päälle, joka muuttaa vaihdetta. "1" -asetus on pieni nopeus korkealla vääntömomentilla (ajoruuveille), ja "2" -asetus on nopea alhaisemmalla vääntömomentilla (reikien poraamiseen). |
| Eteenpäin/käänteinen kytkin | Pieni painike tai vipu lähellä liipaisinta, joka muuttaa bitin pyörimissuunnan. Käytä eteenpäin (myötäpäivään) poraus- ja kiristämiseen ja käännä (vastapäivään) niiden poistamiseen. |
| Laukaista | Pääpainike, jonka puristat saadaksesi poran toimimaan. Se on muuttujanopeuksinen liipaisin, mikä tarkoittaa sitä, mitä kovempaa painat, sitä nopeammin poran pyörii. |
Turvallisuus ensin: aloittelijan tarkistuslista
Turvallisuus on tärkein osa minkä tahansa sähkötyökalun käytöstä. Seuraa aina näitä varotoimenpiteitä suojautuaksesi ja projekti.
Käytä silmäsuojausta: Käytä aina turvalaseja suojaamaan silmäsi pölyltä, rosilta ja sirpaleelta.
Kiinnitä työkappale: Älä koskaan pidä sitä materiaalia, jota porat kädelläsi. Käytä puristimia tai Vise turvata projektisi vakaan työpintaan.
Valitse oikea bitti: Varmista, että käytät oikeaa bittiä työhön ja poraamasi materiaaliin. Esimerkiksi metallin puubitin käyttäminen voi vahingoittaa bittia ja materiaalia.
Poista akku: Kun vaihdat vähän tai tehdään porausvammat, poista akku aina estääksesi poran vahingossa kytkemästä päälle.
Hallitse pukeutumistasi: Vältä löysien vaatteiden, korujen tai kaiken, mikä voi tarttua poran kehruun osiin. Jos sinulla on pitkät hiukset, muista sitoa se takaisin.

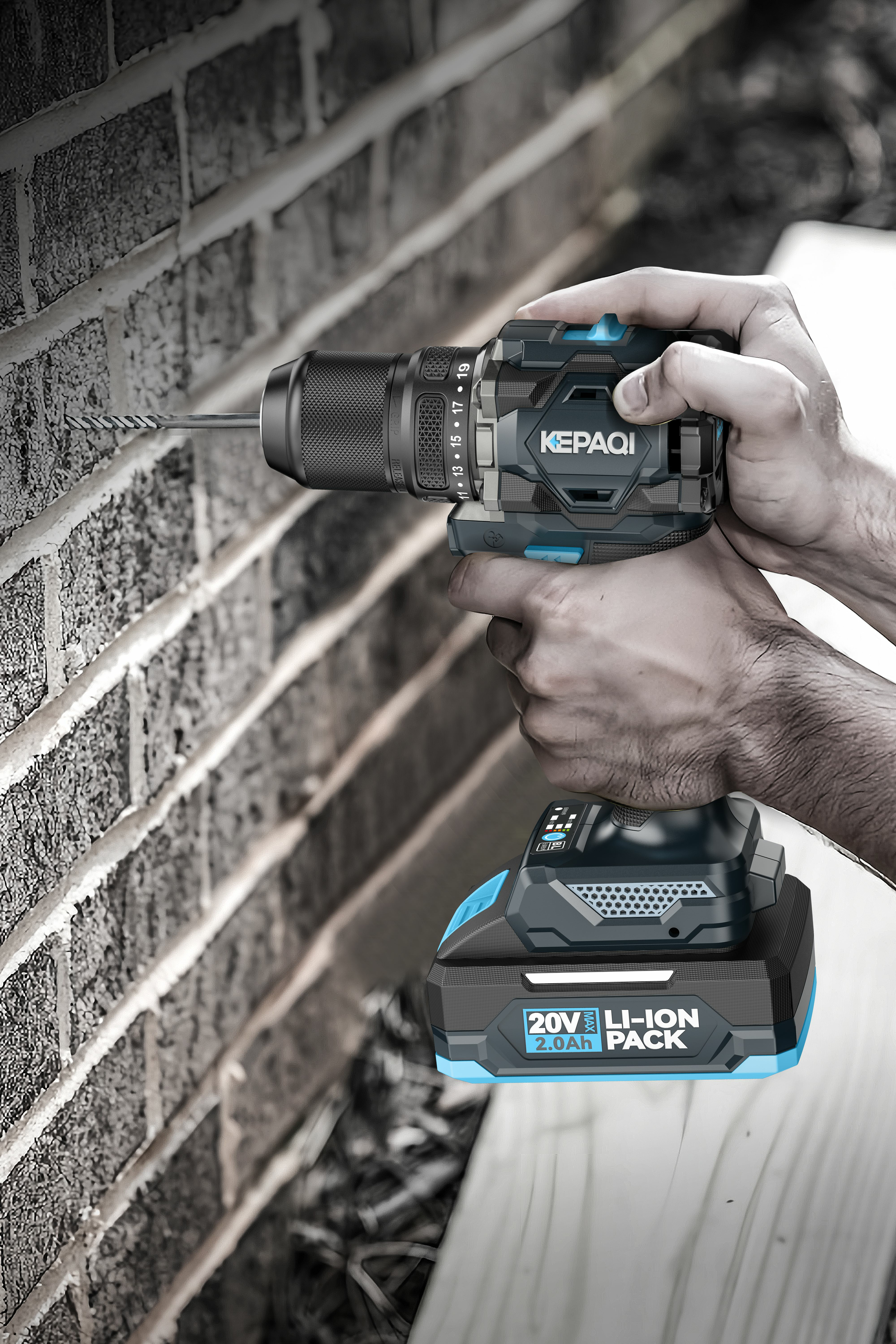

Vaihe askeleelta: reikän poraaminen
Kun olet perehtynyt osiin ja turvallisuusvinkkiin, olet valmis poraamaan ensimmäisen reiän!
Aseta bitti: Akun ollessa poistettu, kierrä istukka vastapäivään avataksesi leuat. Aseta valitsemasi porausbitti, kierrä sitten istukka myötäpäivään kiristääksesi sitä tiukasti bitin ympäri. Voit pitää istukan ja puristaa liipaisimen hetkeksi saadaksesi lopullisen, tiukan otteen.
Aseta säätimet: Aseta nopeusvalitsin "pora" -asetukseen (yleensä merkitty porakuvakkeella) tai nopeaan "2" -asetukseen. Varmista, että eteenpäin/käänteinen kytkin on etuosassa.
Merkitse paikka: Käytä lyijykynää tai AWL: ää merkitä tarkka paikka, johon haluat porata. Tämä pieni sisennys estää porausterän "kävelemästä" tai liukastumasta aloittaessasi.
Poraa reikä: Aseta porausterän kärki merkkiin. Purista liipaisinta hitaasti lujalla, mutta lempeällä otteella. Levitä tasaista, tasaista painetta poraessasi, pitämällä poran mahdollisimman suorana ja tasolla. Anna poran tehdä työn - älä pakota sitä.
Poista bitti: Kun reikä on porattu, vedä poran bitti ulos, kun se vielä pyörii puhdistaaksesi kaikki roskit.
